NTVS-4-1 (NTVS-4-2) (historie)

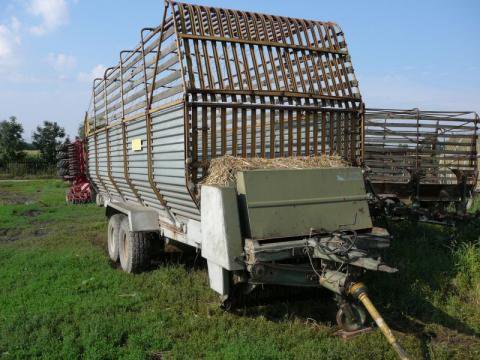

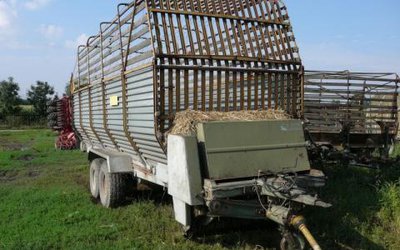

První sběrací návěs nese označení NTVS-4. Stroj vyráběl Agrostroj Prostějov. Velkoobjemový sběrací vůz NTVS je určen ke sběru, dopravě a vyprazdňování buď suchých, zavadlých i zelených stébelnin (tráva, seno, sláma) nebo silážních hmot. Sbírání se provádí z pokosu nebo ze shrnutého řádku o maximální šířce 150 cm. Vyprazdňování návěsu lze provádět na volnou plochu, do stolového dopravníku nebo do silážních jam. Sběrací vůz NTVS-4 je konstruován pro zapojení za traktory o výkonu min 40 k s etážovým závěsem pro návěsy.

Hlavní části stroje jsou:

a) Rám vozu – je svařen z profilů. Základní podelníky jsou v místě nápravy zesíleny a vzájemně spojeny příčníky.

b) Podpěrné kolo – je montováno na oji. Používá se k výškovému nastavení oka.

c) Náprava – slouží k ukládání sbírané a dopravované hmoty. Rozděluje se na nástavbu horní a nástavbu dolní. Horní nástavba je sklopná.

d) Pohon – kroutící moment je přenášen z traktoru na návěs kloubovým hřídelem

e) Sběrací zařízení – Sbírá hmotu ze země a dopravuje do kanálu na dosah prstům lisovacího zařízení.

f) Lisovací zařízení – odebírá hmotu ze sběracího zařízení lisuje ji a dopravuje kanálem na řetězový dopravník.

g) Řezací zařízení – je umístěno nad lisovacím zařízením a skládá ze čtyř nezávisle uložených nožů.

h) Dopravník dna – tvoří ho dva řetězové dopravníky, které slouží k dopravování hmoty směrem dovnitř stroje a k vyprazdňování hmoty z dopravníku.

i) Ruční brzda – vzduchová brzda – brzda působí na obě kola dopravníku NTVS. Brzdový systém je opatřen regulátorem tlaku.

j) Elektroinstalace – odpovídá normě ČSN 30 4302 a obsahuje přední obrysová světla a zadní svítilny.

k) Zvedací zařízení sběrače – spouští se do přední polohy hydraulickým zařízením.

l) Ovládací zařízení zadní převodovky – ovládá se pákou. Celé zařízení je ovládáno bowdenovou hadicí. Toto zařízení se upevňuje k traktoru.

m) Kloubový hřídel

Stejný stroj jako NTVS-4 se vyráběl na Slovensku v Novém Mestě nad Váhom pod označením MV3-025.
